4 Fluiten Hoekradius Eindfrees

Spotlight-exposities

Beschrijving

Op het gebied van de moderne productie zijn efficiënte snijgereedschappen erg belangrijk voor de kwaliteit en efficiëntie van de bewerking. Deze hoekfrees met 4 fluiten wordt op verschillende gebieden veel gebruikt vanwege het gecementeerde carbidemateriaal, de hoekradius en de speciale coating. Het is een efficiënt snijgereedschap voor bewerking, met een speciaal groefontwerp, dat tijdens de bewerking voor een gladder oppervlak kan zorgen en de tijd die voor de bewerking nodig is, kan verkorten. Bovendien heeft het vier snijkanten met een normale groeflengte, die de afrondingsradius aan de onderkant van de freesschouder efficiënt kunnen bewerken en de voedingssnelheid kunnen verbeteren, waardoor de standtijd van het gereedschap wordt verlengd en de productiviteit wordt verbeterd.



Functies

1. Groefontwerp: deze hoekfrees met 4 fluiten heeft vier groeven, die tijdens de bewerking een gladder oppervlak kunnen bereiken. Tegelijkertijd kan het bestaan ​​van de groef ook de verwerkingstijd verkorten en de productie-efficiëntie verbeteren.



2. Ontwerp van de afrondingsradius: Door het ontwerp van de afrondingsradius kan de vingerfrees een hogere nauwkeurigheid bereiken. Vooral als het gaat om uitdagende materialen zoals roestvrij staal, gehard staal en andere legeringen, kan dit een nauwkeuriger snijeffect opleveren.



3. Speciale DLC-coating: de vingerfrees is gecoat met een speciale DLC-coating, die meerdere voordelen heeft. Ten eerste kan DLC-coating corrosie effectief voorkomen en snijgereedschappen beschermen tegen externe omgevingen. Ten tweede kan DLC-coating ook de levensduur van gereedschappen verlengen en de kans op slijtage en schade verminderen.



4. Selectie van meerdere maten: het biedt de keuze uit metrische en Britse maten om aan verschillende verwerkingsbehoeften te voldoen. Deze selectie in meerdere maten maakt het gereedschap flexibeler en veelzijdiger.



Sollicitatie



• Metaalproductie: Op het gebied van metaalproductie, vooral als het gaat om roestvrij staal, gehard staal en andere materialen, kan deze hoekfrees met 4 fluiten uiterst nauwkeurige en efficiënte oplossingen voor de verwerking bieden.

• Lucht- en ruimtevaartveld: deze industrieën vereisen extreem hoge precisie en kwaliteit van onderdelen, en het door deze frees geproduceerde werkstuk heeft uniforme specificaties en hoge precisie, die aan deze eisen kunnen voldoen.

• Bewerkingswerkplaats: het kan voldoen aan de behoeften van verschillende materialen en bewerkingstaken en kan een nauwkeurig snijeffect bieden voor de vervaardiging van mechanische onderdelen.





Fabriek





Productomschrijving





55HRC 4 fluiten gecementeerde hardmetalen hoekradiusfrees met coating





SPECIFICATIE	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Toleranties
Fluitdiameter	Tolerantie fluitdiameter	Schachtdiametertolerantie
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Sollicitatie
Koolstofstaal Gelegeerd staal	Voorgehard staal	Hooggehard				Roestvrij staal	Koper legering	Aluminium profiel
	45 HRC	50 HRC	55 HRC	60 HRC	65 HRC
○	○	√	√			○	○	○

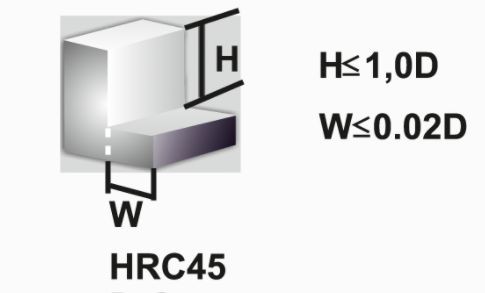

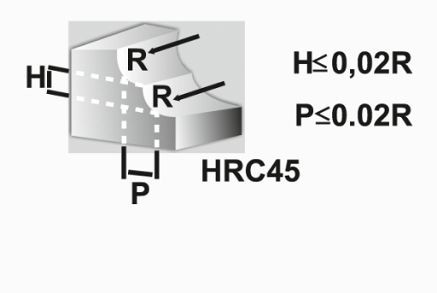

Aanbevolen parameters



Materiaal	Koolstofstaal, gelegeerd staal, S45C, FC, FCD, SCM, S50C, SKS...		Gelegeerd staal, gereedschapsstaal SCR, SNCM, SKD11, SKD61.NAK80		Hard staal, SKD11
Hardheid	HRC30		HRC50		HRC60
Middellijn	Snijsnelheid (VC) (mm-1)	Voer (F) (mm-min)	Snijsnelheid (VC) (mm-1)	Voer (F) (mm-min)	Snijsnelheid (VC) (mm-1)	Voer (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Grondstoffenlijst



Cijfer	ISO-code	Chemische samenstellingen (%)		Korrelgrootte (um)	Fysieke mechanische eigenschappen (groter dan of gelijk aan )			Coating
		Wc	Co		Dichtheid (g/cm3)	Hardheid (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ZWART
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLAUW)

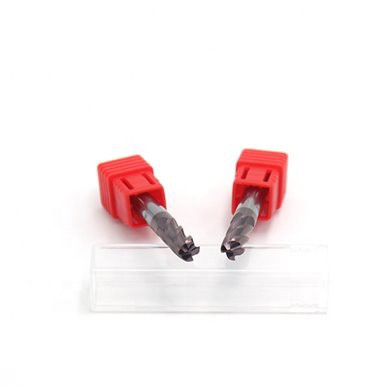

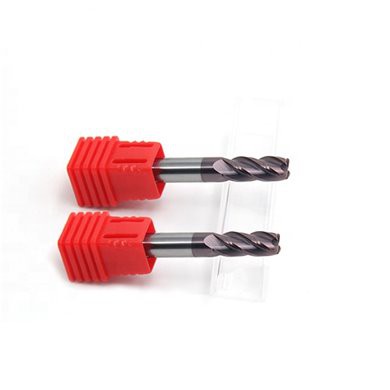

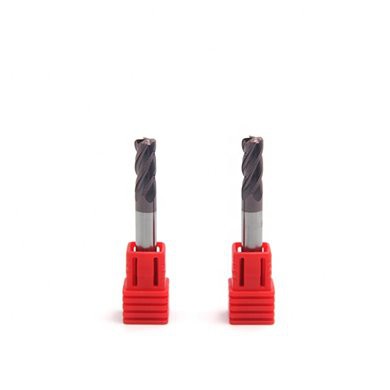

Gedetailleerde foto's





4 Fluiten Hoekradiusfrees	4 Fluiten Hoekradius Hardmetalen frees	4 Fluiten Hoekradius Hardmetalen frees





Onze voordelen



1. Nadat u uw aanvraag heeft ontvangen, zullen wij binnen 12 uur antwoorden

2. U kunt mij altijd bellen

3. Voorbeeldbestelling is welkom

4. Welkom om onze fabriek te bezoeken, wij halen u op

5. Vraag ons gerust de prijslijst





Verpakking





FAQ



Q1: Bedrijf of fabriek:

A1: Wij zijn professionele fabriek voor hardmetalen gereedschappen, al meer dan 10 jaar. de beste productie van wolfraamcarbide gereedschappen vindt plaats in China.



Q2: Wat is uw MOQ?

A2: Wij verwelkomen uw monsterbestelling om onze kwaliteit te testen. Wij geloven dat u zult merken dat wij de juiste leverancier zijn waarnaar u op zoek bent. dus geen MOQ.



Q3: Kan ik uw catalogus krijgen?

A3: Ja, zeker. we kunnen u per e-mail sturen.



Vraag 4: Hoe lang kan ik de bestelling krijgen

A4: Voorbeeldbestelling 1-5 dagen. grote bestelling moet worden gecontroleerd, meestal 15-25 dagen.



Vraag 5: Kunt u de goederen volgens onze tekeningen maken?

A5: Ja, het is oké, we hebben de professionele vormafdeling.
